Welkom op mijn website waar u niet alleen gratis uw set AREI-symbolen voor Visio, AutoCAD en als SVG-formaat kan vinden maar ook handige tips om snel een tot een conform schema te komen, klaar voor keuring. Kijk snel verder en bespaar op uw bouw- of renovatiebudget...

Donate Bitcoins

U kan Bitcoins doneren op volgend adres: [[address]]

Wachten op uw donation...

Wachten op uw donatie...

Uw donation van [[value]] BTC werd goed ontvangen. Heel erg bedankt voor uw steun!
[[error]]

Heeft deze set je kunnen helpen? Voel je dan vrij dit initiatief te steunen met een kleine donatie, elk bedrag is welkom. Hiermee kan ik deze site gratis houden. Je kan veilig met kredietkaart een schenking verrichten via PayPal © of éénvoudig met Bitcoins. Alvast heel erg bedankt!

Ontwerp zelf uw elektriciteitsschema's

Zelf een elektrisch schema tekenen, ik?

Jazeker, zelf uw ééndraads- en situatieschema tekenen wordt kinderspel, op deze site vindt u alle basisinformatie om meteen aan de slag te gaan.

De opzet van deze website is om u te helpen met het tekenen van een bestaande installatie of om nieuwe ideeën te schetsen maar niet voor het technisch ontwerpen van uw elektrische installatie, dit laat uit natuurlijk best over aan uw vakman.

Deze symbolen werken in Visio en AutoCAD maar ook met volledig gratis vectorprogramma's zoals bijvoorbeeld Inkscape.

Bekijk even het filmpje, u zal zien: makkelijker wordt het niet...

...meer
Wanneer?
  • Bij een nieuwe elektrische installatie
  • Bij een grote uitbreiding of wijziging
  • Bij een verzwaring van de aansluiting
  • Bij een tijdelijke aansluiting
  • Bij verkoop woning met installatie van voor 1 oktober 1981
  • Bij de herkeuring elke 25 jaar
Wat mag u van deze set elektrische symbolen verwachten?
  • Volledig gratis
  • 85 officieeële AREI-symbolen
  • Inclusief 17 variaties voor het situatie- en ééndraadschema's
  • 2 symbolen voor fotovoltaïsche installaties (≠AREI)
  • Opgesplitst in 8 logische categorieën
  • Nederlandse beschrijving en bijkomende uitleg van elk symbool (Visio)
  • Volledig schaalbaar, inclusief teksten
  • Magneet- en verbindingspunten aanwezig voor makkelijke connecties (Visio)
  • Voor alle versies van Visio vanaf 2002
  • Voor alle versies van AutoCAD vanaf 2002
  • Voor elk ander vectorprogramma compatibel met het SVG-formaat (bijvoorbeeld Inkscape)
  • Beschikbaar in het Nederlands, Frans en Engels
Een voorbeeld van een ééndraadschema in Visio
Voorbeeld van een elektrische ééndraadsschema in Visio
Overzicht van de AREI symbolen voor Visio
Overzicht van de AREI-symbolen voor Visio

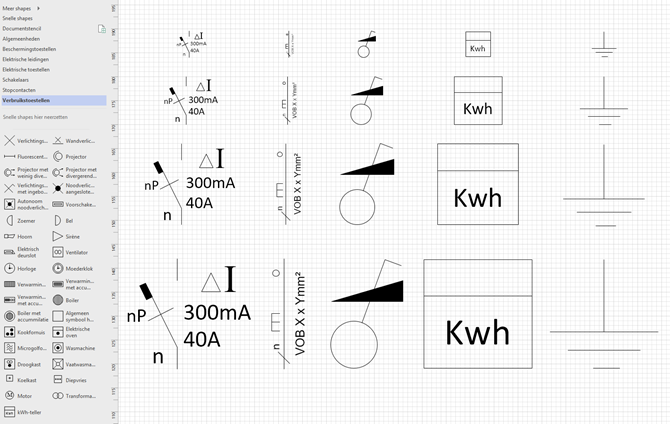

Alle symbolen zijn onbeperkt schaalbaar
Alle AREI-symbolen zijn onbeperkt schaalbaar

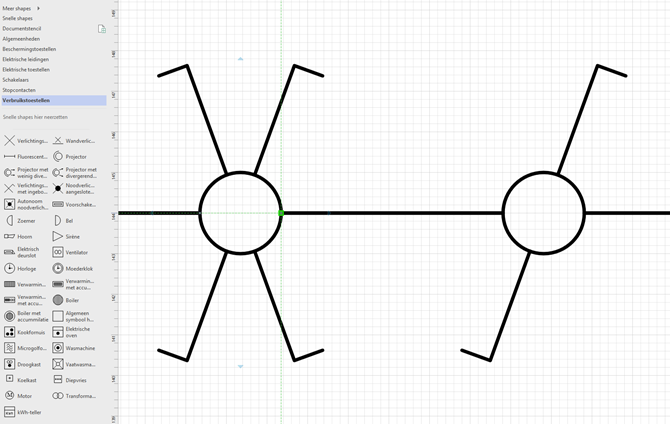

Elk symbool heeft handige magneet- en verbindingspunten
Elk AREI-symbool heeft handige magneet- en verbindingspunten
Over
Over Tijdens de bouw van mijn woning heb ik zelf lang doch vruchteloos gezocht naar een manier om gratis mijn elektrische schema's op een makkelijke en professionele manier te realiseren.

Vandaar dat ik heb besloten deze zelf gecreëeerde set van AREI-symbolen aan iedereen gratis aan te bieden... Ik wens u alvast veel succes!
